系統由24個扇形花瓣組成，由24個電機分布式驅動，可實現不同花瓣之間的協同動作，實現花瓣開啟效果。公司負責整個項目的設計制造、廠內試驗和現場安裝調試。

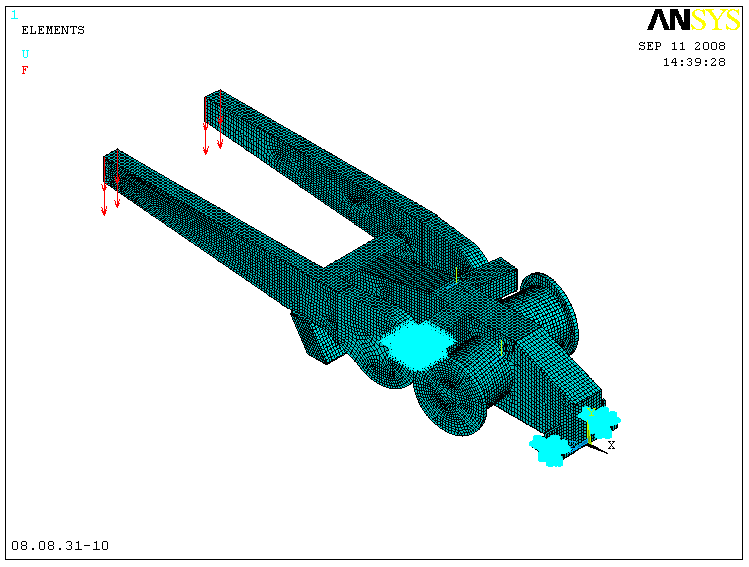

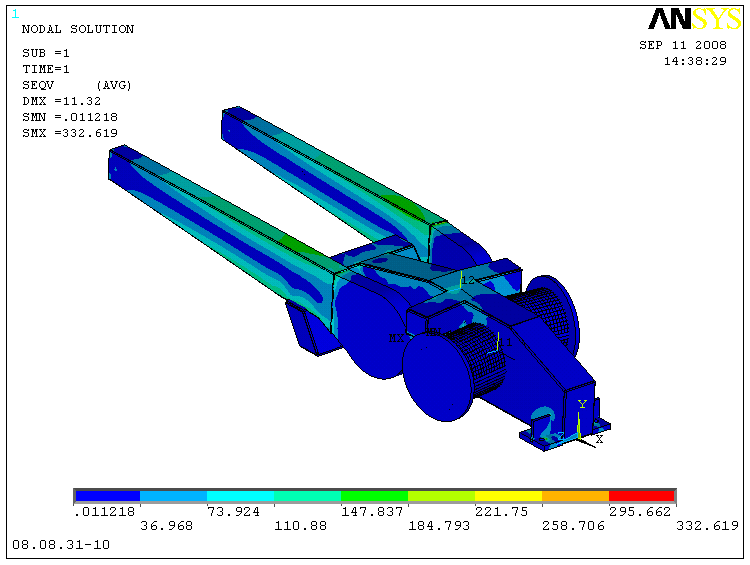

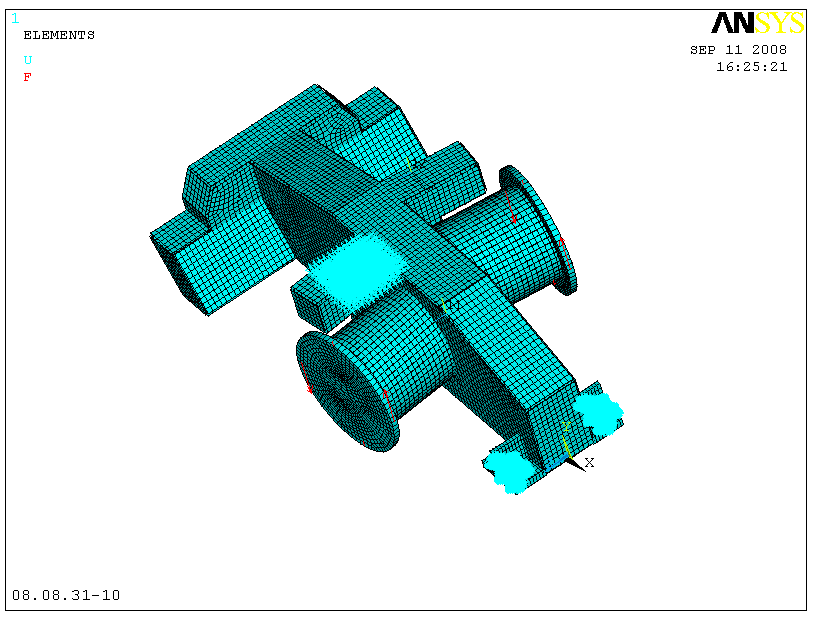

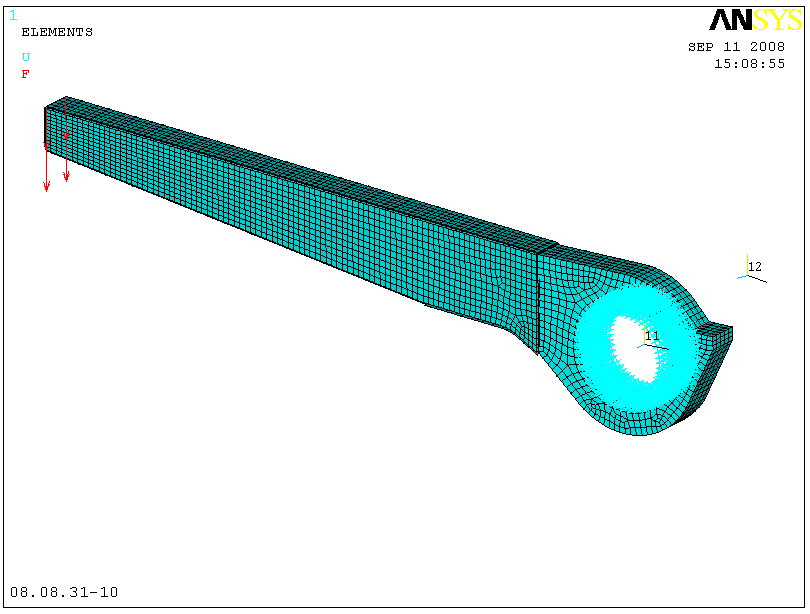

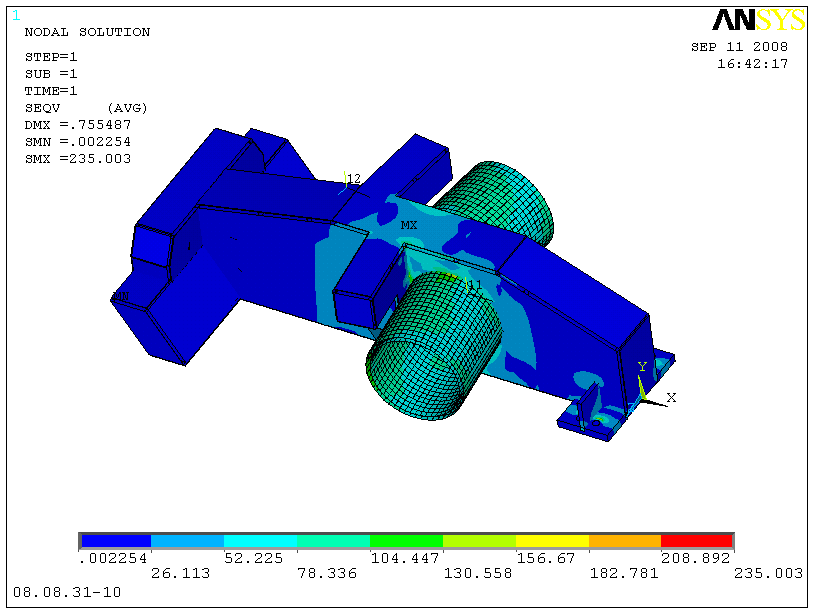

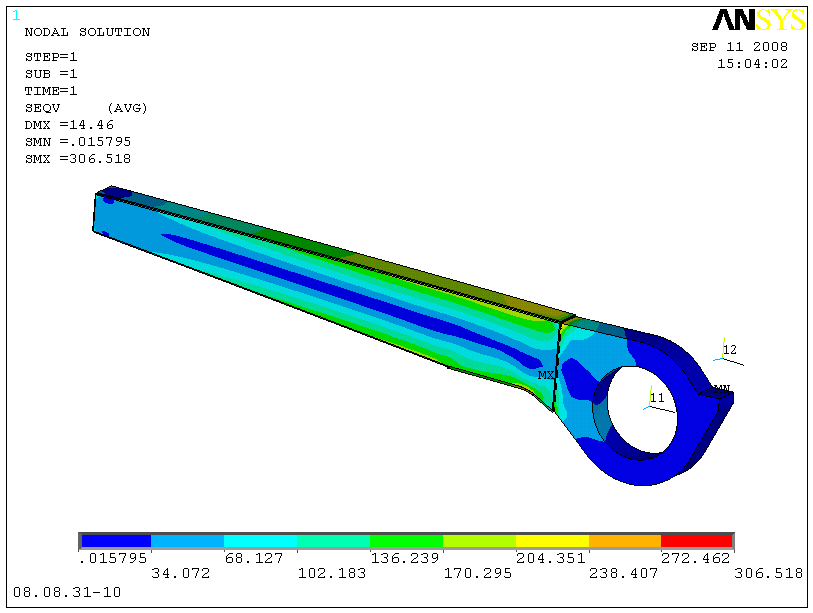

關鍵結構有限元分析



分布式網絡控制技術：

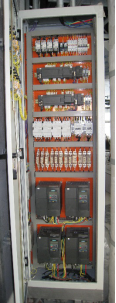

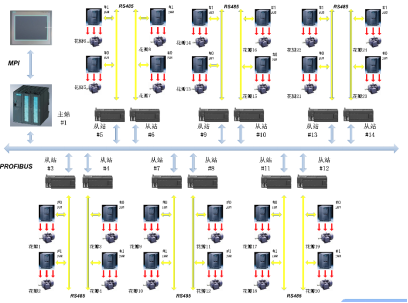

系統電控框圖如下圖所示，由1個主控制器、12個分控制器以及觸摸屏構成，主控制器與分控制器通過PROFIBUS網絡總線連接，控制變頻器驅動三相異步電機拖動花瓣上升下降。

分布式網絡控制系統

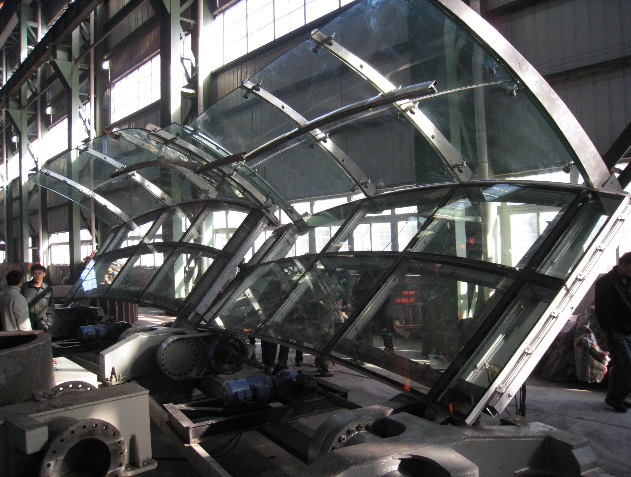

廠內試驗：

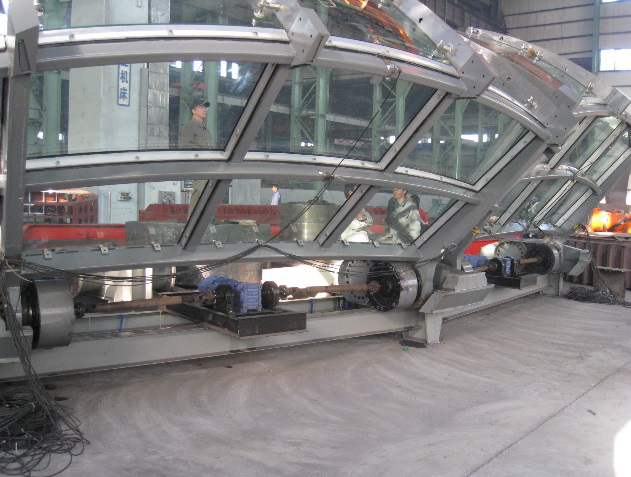

應力應變測試 廠內功能試驗

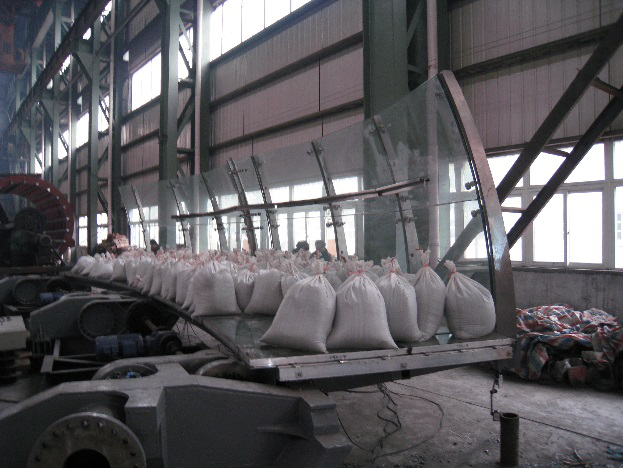

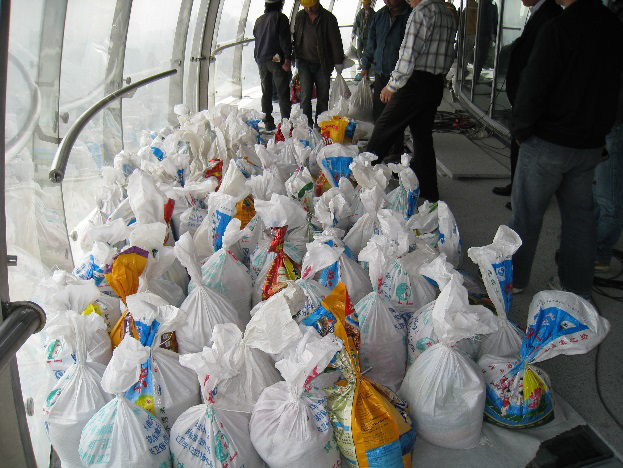

廠內載重 現場載重試驗
|
