同新工程 2021年6月8日
2021年6月8日上午，隨著第四區鋼結構屋蓋被提升就位，位于城市綠心森林公園西北部的城市副中心圖書館項目實現結構封頂。從高空俯瞰，圖書館撐起一個由144片“銀杏葉”組成的“森林傘蓋”。圖書館的設計理念源于中國傳統文化符號“赤印”，造型別致，整個項目安裝144根葉片鋼柱，每根鋼柱未來都將被裝飾成“樹干”，屋頂由144片形如銀杏葉片的鋼結構拼接而成，猶如傘蓋，為市民營造出置身森林之感，因此圖書館又名“森林書苑”。整個屋蓋采用整體提升技術，先在地面將屋蓋鋼結構拼裝好，然后通過液壓系統將屋蓋整體抬起，后與圖書館柱頂對接。由于屋蓋鋼結構跨度大、噸位重，因此整體屋蓋被分為4個區域分區進行提升。區域有38個葉片，面積達7400平方米，提升重為1400噸，總共提升重量為4185噸。

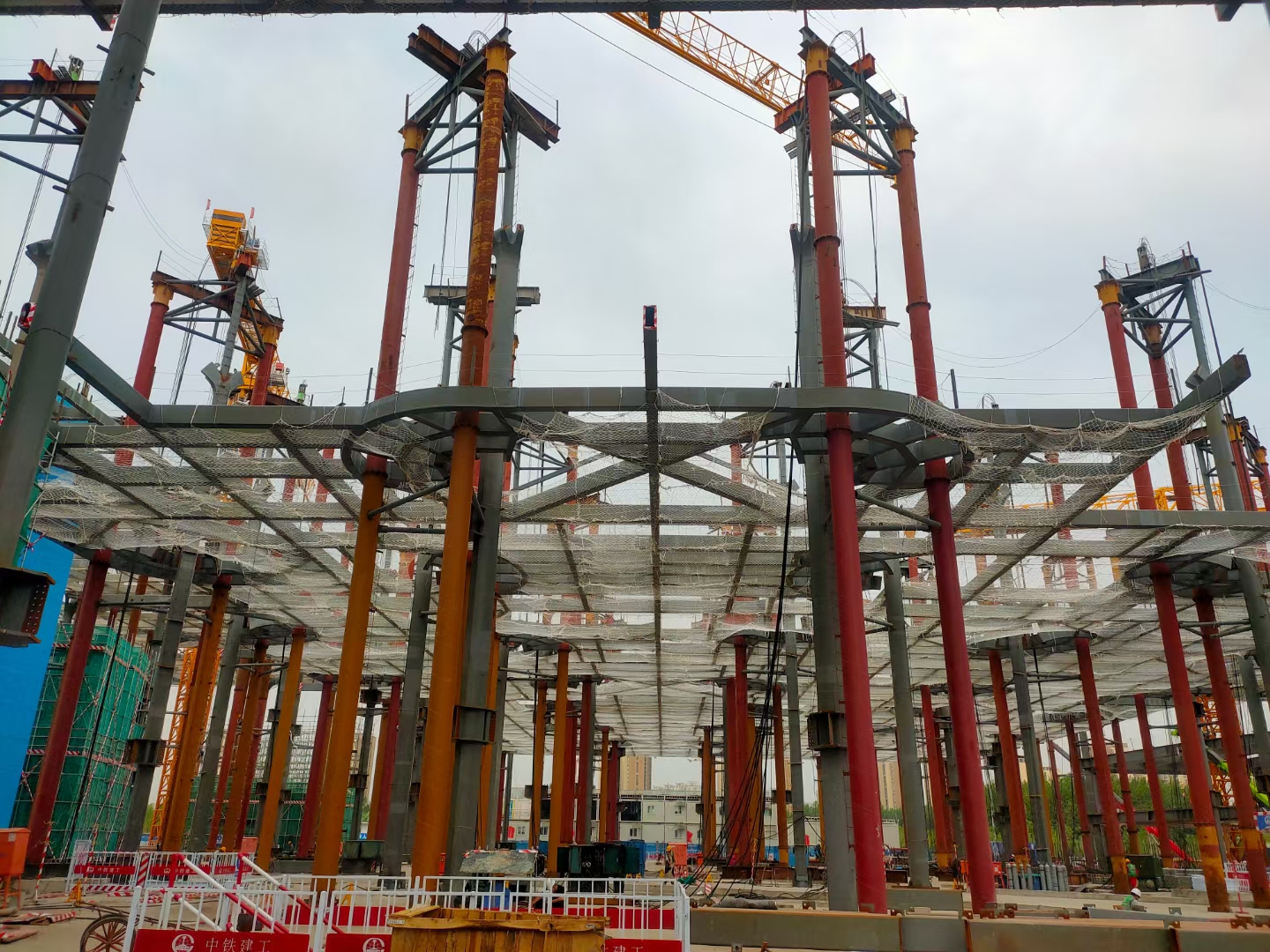

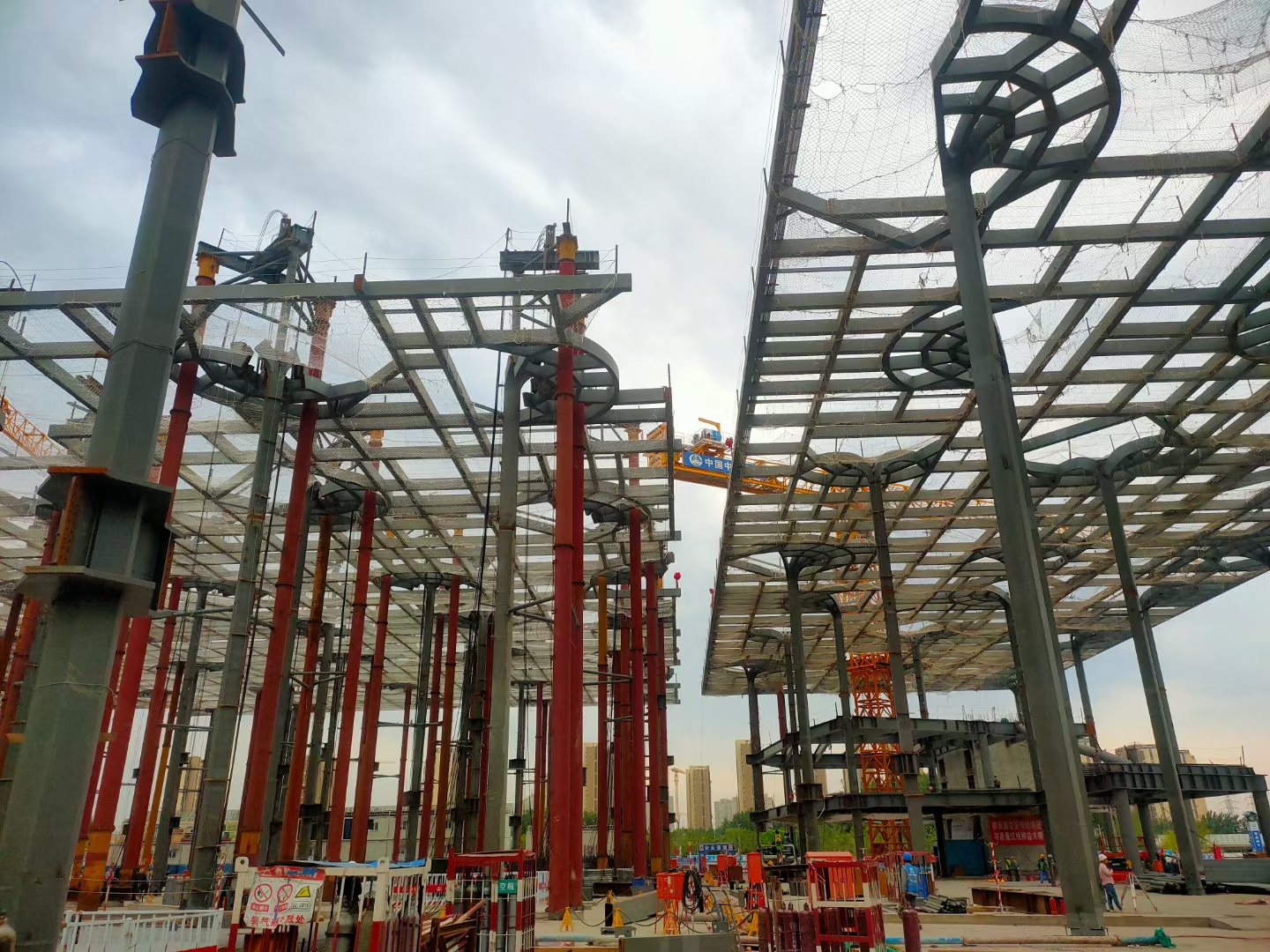

提升過程中
優美的設計給施工帶來了很大的難度。鋼結構屋蓋的吊裝，對結構的精度要求特別高，使得屋蓋鋼結構的整體提升成為項目建設中的重點和難點。在整體提升過程中，一旦受力不均勻，仍然容易發生局部變形。采用多點位同步提升的方式，計算機根據數據反饋傳遞控制指令，實現同步動作、負載均衡、姿態矯正、應力控制、過程顯示和故障報警等多種功能。第四區鋼結構屋蓋提升設置了38個提升點，每個點位可提供100噸提升力。

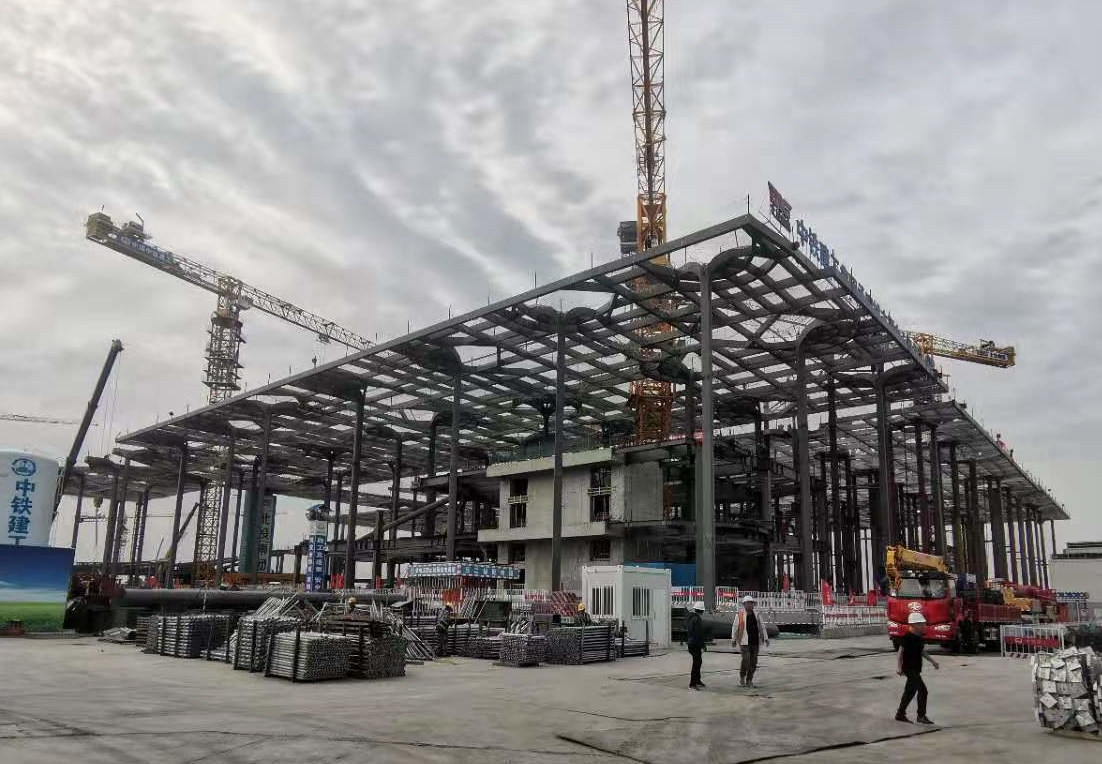

提升就位 提升技術人員
|
